H61H、H61Y 型 800(Lb) 承插焊锻钢止回阀有三种体盖毗连设计形式。。。。。。。一种是螺栓式阀盖：按这种设计形式设计的阀门，，，，，其阀体与阀盖用螺栓螺母毗连，，，，，纠葛式垫片(316夹柔性石墨制造)密封。。。。。。。？？突в刑厥庖笫币部山幽山鹗艋放连。。。。。。。第二种设计形式是焊接式阀盖，，，，，按这种设计形式的阀门，，，，，其阀体与阀盖用螺纹毗连，，，，，全焊密封。。。。。。。？？突в幸笫币部山幽赏负概连。。。。。。。第三种是压力自紧式阀盖，，，，，按这种设计形式设计的阀门，，，，，其阀体与阀盖用螺纹毗连，，，，，内压自密环密封。。。。。。。
【产品用途】
H61H、H61Y 型 800(Lb) 承插焊锻钢止回阀有三种体盖毗连设计形式。。。。。。。一种是螺栓式阀盖：按这种设计形式设计的阀门，，，，，其阀体与阀盖用螺栓螺母毗连，，，，，纠葛式垫片(316夹柔性石墨制造)密封。。。。。。。？？突в刑厥庖笫币部山幽山鹗艋放连。。。。。。。第二种设计形式是焊接式阀盖，，，，，按这种设计形式的阀门，，，，，其阀体与阀盖用螺纹毗连，，，，，全焊密封。。。。。。。？？突в刑厥庖笫币部山幽赏负概连。。。。。。。第三种是压力自紧式阀盖，，，，，按这种设计形式设计的阀门，，，，，其阀体与阀盖用螺纹毗连，，，，，内压自密环密封。。。。。。。
【执行标准】
设计与制造：MSSP-118，，，，，ASME B16.34
磨练与测试：API 598
标记：MSS-SP-25
【性能参数】
|
型号 |
H61H |
H61Y |
|
|
适用温度（℃） |
≤425 |
||
|
适用介质 |
水、蒸汽、油品 |
||
|
质料 |
阀体、阀盖 |
碳素钢 |
|
|
阀瓣 |
铬不锈钢 |
||
|
密封面 |
铬不锈钢或碳钢对焊铁基合金 |
||
|
垫片 |
柔性石墨 |
||
【主要形状和毗连尺寸】
|
公称通径DN |
尺寸 (mm) |
重量 (kg) |
|||||
|
mm |
in |
L |
l |
D |
D1 |
H |
|
|
15 |
1月2日 |
80 |
10 |
34 |
21.8 |
47.5 |
1.25 |
|
0 |
3月4日 |
90 |
13 |
40 |
27.1 |
52.5 |
1.6 |
|
25 |
1 |
100 |
13 |
50 |
33.8 |
62.5 |
2.4 |
|
32 |
1 1/4 |
120 |
13 |
58 |
42.6 |
78 |
3.75 |
|
40 |
1 1/4 |
140 |
13 |
66 |
48.7 |
92 |
5.5 |
|
50 |
2 |
|
|
|
|
|
|

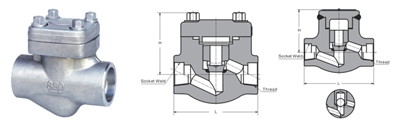

【结构图片】
